Pièces usinées avec précision CNC

Maison Fabrication métallique sur mesure et pièces usinées Pièces usinées avec précision CNC

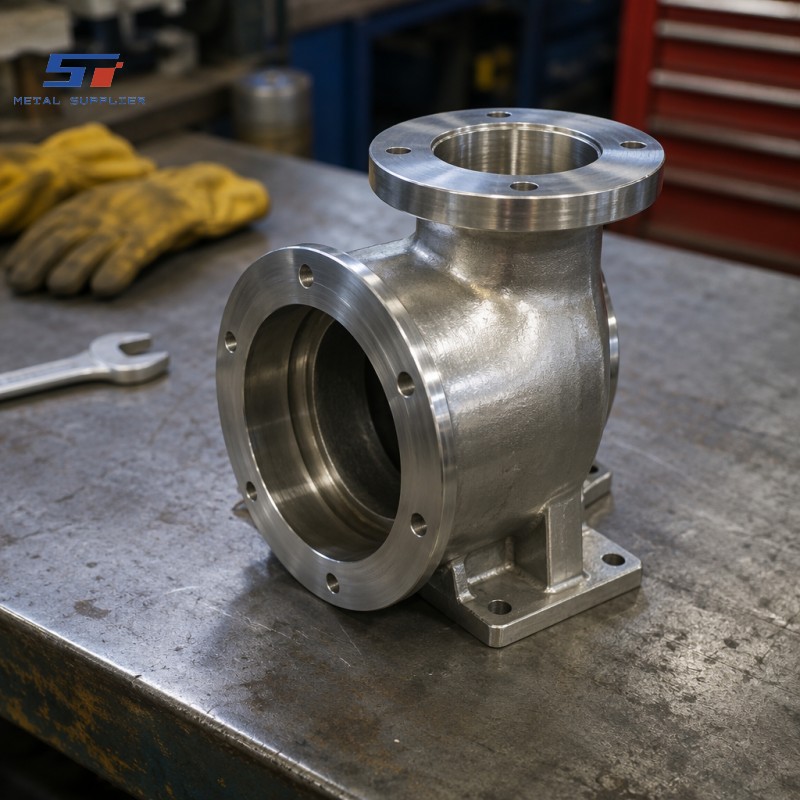

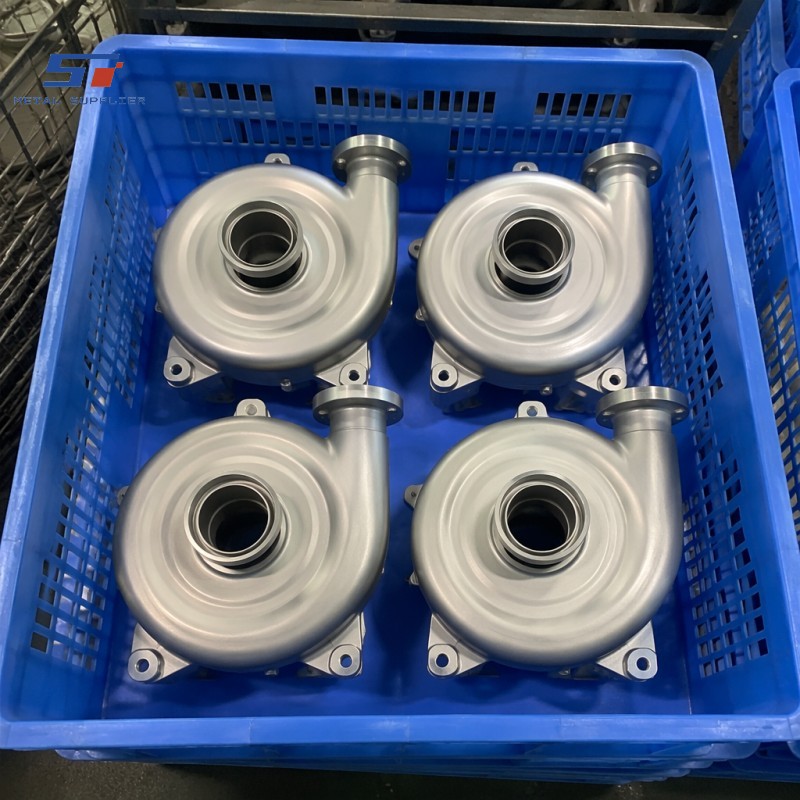

Boîtier de pompe étanche en acier inoxydable usiné CNC

Boîtier de pompe étanche en acier inoxydable usiné CNC

Corps de pompe en acier inoxydable entièrement usinés, avec profils de volute, chambres de roue, cavités d'étanchéité et brides de fixation usinés avec précision en une seule opération CNC pour une concentricité garantie. Convient aux pompes centrifuges, à engrenages, à membrane et sanitaires. Disponible en acier inoxydable moulé 304, 316/316L, duplex 2205 et CF8M, avec options de polissage électrolytique, passivation et test hydrostatique. Dimensions maximales : 800 × 600 × 500 mm.

Procédés de fabrication :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)
Traitement thermique :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.
Traitement de surface :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coating
Personnalisable :
Yes
Commande (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.

Catégories

Nouveaux produits

Détails du produit

Caractéristiques

Les corps de pompe étanches en acier inoxydable usinés CNC de Shengtao sont fabriqués à partir de billettes massives ou d'ébauches moulées préqualifiées sur des centres d'usinage CNC multiaxes. Toutes les caractéristiques critiques – profil de la volute ou de la chambre de la roue, alésage de la cavité de la garniture mécanique, faces des orifices d'aspiration et de refoulement, bride de fixation et tous les trous de boulons – sont usinées en une seule opération intégrée à partir d'une référence commune. Cette approche en une seule opération est le fondement de la qualité du corps de pompe, car elle garantit que la cavité de la garniture, la chambre de la roue et les brides des orifices partagent le même axe et la même relation de face à une concentricité de 0,02 mm près, ce qui détermine directement le fonctionnement silencieux et fiable de la pompe. Si la cavité de la garniture est même légèrement excentrée par rapport à la chambre de la roue, la durée de vie de la garniture mécanique est considérablement réduite et les charges sur les paliers augmentent – des problèmes que notre méthode d'usinage unifiée permet de prévenir.

Le choix de la nuance d'acier inoxydable dépend du fluide pompé et de l'environnement d'exploitation. L'acier inoxydable 304 convient aux eaux claires, aux fluides de process à faible teneur en chlorures et aux applications industrielles générales. L'acier inoxydable 316/316L est la norme pour les applications chimiques, marines et de traitement des eaux usées nécessitant une résistance à la corrosion par piqûres due aux chlorures. L'acier inoxydable duplex 2205 est de plus en plus souvent spécifié pour les pompes multicellulaires haute pression, les pompes incendie offshore et les pompes haute pression de dessalement, car sa limite d'élasticité, quasiment doublée, permet d'obtenir un corps de pompe plus fin et plus léger pour une même pression nominale. L'acier inoxydable CF8M (équivalent à l'acier inoxydable 316 coulé) est utilisé lorsque la géométrie du corps de pompe se prête à une coulée suivie d'un usinage de finition des surfaces critiques. Pour les corps de pompes sanitaires et pharmaceutiques, où l'état de surface et la nettoyabilité sont primordiaux, nous effectuons un électropolissage de toutes les surfaces en contact avec le fluide jusqu'à une rugosité Ra ≤ 0,8 µm, norme requise pour la conformité sanitaire 3-A et la certification de nettoyabilité EHEDG.

La cavité d'étanchéité est l'élément le plus précis du corps de pompe. Alésée avec une tolérance H7, elle est dressée perpendiculairement à l'axe de l'alésage et sa surface est finie avec une rugosité Ra de 0,4 à 0,8 µm, assurant ainsi un contact optimal avec la garniture mécanique. Les faces d'étanchéité des joints sur les brides sont usinées avec une finition striée (phonographique) Ra de 3,2 à 6,3 µm, conformément à la norme ASME B16.5, pour les joints en fibre standard, ou avec une surface lisse Ra de 1,6 µm pour les joints toriques. Chaque corps de pompe est contrôlé dimensionnellement sur machine à mesurer tridimensionnelle (MMT), la concentricité entre la cavité d'étanchéité et la chambre de la roue étant vérifiée comme critère d'acceptation/refus obligatoire. Un essai hydrostatique optionnel de l'enveloppe à 1,5 fois la pression nominale fournit une preuve documentée de l'intégrité de la pièce moulée ou de la billette et de son étanchéité. Contactez-nous avec le plan de votre corps de pompe pour obtenir un devis sous 24 heures.

Le corps de pompe étanche en acier inoxydable usiné CNC est l'un de nos produits phares. Nous disposons d'un stock important pour garantir une livraison rapide et pouvons également fabriquer sur mesure des tubes sans soudure de très grand diamètre selon vos besoins spécifiques. De plus, nous proposons des services complets incluant l'analyse spectroscopique, les essais de propriétés mécaniques, les essais de pression et les essais non destructifs (END).

Remarque : Si vous ne trouvez pas de Boîtier de pompe étanche en acier inoxydable usiné CNCqui répond à vos exigences ou convient au projet de votre client, veuillez contacter notre responsable des ventes (Courriel : stsalesman4@stmetal001.com) et envoyez-nous vos spécifications et fichiers de paramètres techniques pour obtenir un devis personnalisé.

Vidéo

Usine

Q :Quels sont les services d'usinage et de fabrication proposés par Shengtao ?

Shengtao est un fabricant chinois certifié ISO 9001 offrant une solution complète de pièces métalliques usinées et fabriquées avec précision, réparties dans 10 catégories de produits :

• Pièces usinées avec précision CNC — composants complexes tournés, fraisés et usinés sur 5 axes

• Pièces métalliques embouties et formées — emboutissage progressif, emboutissage profond, fabrication de tôlerie

• Assemblages en acier soudés et fabriqués — structures soudées, enveloppes de récipients sous pression, tronçons de tuyauterie

• Composants hydrauliques et pneumatiques — chemises de cylindre rodées, tiges de piston chromées, corps de soupapes

• Pièces de précision pour l'automobile — composants de transmission, de suspension, de direction et de moteur

• Pièces en acier traitées en surface — polissage miroir, électropolissage, chromage dur, zingage/nickelage

• Pièces usinées de précision pour tubes et tuyaux — usinage d'extrémités de tubes, rodage, assemblages de tronçons de tuyauterie

• Pièces découpées au laser et au jet d'eau — profils 2D de précision jusqu'à 150 mm d'épaisseur

• Raccords de tuyauterie usinés — raccords filetés, brides forgées, connecteurs sur mesure

• Pièces en alliages spéciaux et hautes performances — Composants en Inconel, Hastelloy, titane et acier à outils

Nous travaillons à partir de vos plans et fournissons des pièces sur mesure ; nous ne vendons pas de produits standardisés. Envoyez votre demande de devis accompagnée d’un plan pour obtenir un devis.

Q :Pouvez-vous fabriquer des pièces sur mesure à partir de mes plans techniques ? Quels formats de fichiers acceptez-vous ?

UN:Oui, la fabrication sur mesure selon vos plans est notre cœur de métier. Nous acceptons :

• Dessins 2D : PDF, DWG, DXF

• Modèles 3D : STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor

Le processus est simple :

1. Envoyez votre dessin/modèle avec les spécifications du matériau, la quantité et toute exigence particulière.

2. Nous signons un accord de confidentialité avant d'examiner vos fichiers.

3. Notre équipe d'ingénierie effectue une analyse DFM (Conception pour la fabrication) et signale tout problème.

4. Nous envoyons un devis formel avec le prix, le délai de livraison et les notes techniques dans les 24 à 48 heures.

Nous prenons en charge l'intégralité du processus, de l'approvisionnement en matières premières à l'usinage, en passant par le traitement thermique, la finition de surface, le contrôle qualité et l'emballage pour l'exportation, vous livrant ainsi des pièces prêtes pour votre chaîne de montage.

Q :Quels matériaux pouvez-vous vous procurer et usiner pour mes pièces ?

UN:Nous nous approvisionnons en métaux et les usinons, tous accompagnés de rapports d'essais en usine certifiés (MTR) :

Acier inoxydable : 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)

Acier au carbone : A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355

Acier allié : 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22

Aluminium : 6061-T6, 7075-T6, 5052, 5083

Acier à outils : D2, H13, M2, P20, S7

Alliages de nickel : Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400

Titane : Grade 1, Grade 2, Grade 5 (Ti-6Al-4V), Grade 23 (Ti-6Al-4V ELI)

Laiton et cuivre : C36000, C11000, C26000

Si votre cahier des charges exige un matériau qui ne figure pas dans la liste ci-dessus, veuillez nous le demander — nous travaillons avec des aciéries agréées et pouvons nous procurer des aciers de qualité commerciale, des aciers pour appareils à pression et des aciers AMS/aérospatiaux.

Q :Proposez-vous des services de soudage et de fabrication pour des assemblages complexes, y compris des travaux conformes aux normes en vigueur ?

UN:Oui. Le soudage et la fabrication constituent une compétence fondamentale de Shengtao, couvrant les assemblages soudés monoblocs jusqu'aux structures entièrement soudées, aux enveloppes de réservoirs sous pression et aux tronçons de tuyauterie.

Procédés de soudage : SMAW, GMAW/MIG, GTAW/TIG, SAW (arc submergé), FCAW, TIG orbital

Qualifications de soudeur : AWS D1.1 / D1.6, ASME Section IX, EN ISO 9606

Capacités CND : 100 % des essais VT, PT, MT, UT et RT (rayons X) sont disponibles, avec témoin tiers.

Nous fabriquons pour :

• ASME Section VIII Div.1 — appareils à pression

• ASME B31.1 / B31.3 / B31.4 — Tuyauterie d'énergie, de procédé et de liquides

• AWS D1.1 — acier de construction

• PED 2014/68/UE — Équipements sous pression européens

• NACE MR0175 / ISO 15156 — service acide

Chaque fabrication est livrée avec un dossier technique complet : plan de soudage, WPS/PQR, qualifications des soudeurs, rapports CND, MTR, contrôle dimensionnel et certificat d’essai hydrostatique.

Q :Proposez-vous une assistance technique ou des commentaires sur la conception de mes dessins de pièces ?

UN:Oui, et nous l'encourageons. Notre équipe d'ingénieurs interne examine chaque dessin avant la production et fournit gratuitement des commentaires sur la conception pour la fabrication (DFM).

Nous vérifions :

• Usinabilité : caractéristiques difficiles ou impossibles à réaliser (par exemple, angles internes aigus, contre-dépouilles inaccessibles, rapports d'aspect extrêmes).

• Optimisation des tolérances : identification des dimensions pour lesquelles des tolérances plus larges permettent de réduire les coûts sans affecter la fonction

• Matériaux de substitution : proposition de qualités équivalentes si le matériau spécifié a des délais de livraison longs ou un coût prohibitif.

• Opportunités de réduction des coûts : modifications qui simplifient la mise en place, réduisent les réglages ou permettent un outillage plus efficace

Il s'agit d'un service à valeur ajoutée sans frais supplémentaires — de nombreux clients ont réduit le coût par pièce de 15 à 30 % grâce aux suggestions DFM tout en conservant une fonctionnalité complète.

Nous ne modifions jamais votre dessin sans votre accord écrit. Toutes les suggestions DFM sont clairement annotées sur un dessin annoté pour votre examen.

Pourquoi nous choisir ?
Forts de plus de 20 ans d'expérience dans la sidérurgie, nous proposons une gamme complète de produits et des solutions d'approvisionnement intégrées. Nous nous engageons à bâtir une coopération durable et à fournir un service fiable à nos partenaires internationaux.
Production et contrôle de la qualité
Capacité de production stable, assurée par une équipe technique expérimentée. Gestion rigoureuse de la qualité avec des inspections conformes aux normes ISO et des tests tiers optionnels (SGS, TÜV, CE).
Emballage et expédition
Emballage flexible et sécurisé, adapté au type de produit et aux exigences du client. Livraison rapide et fiable : stock standard sous 2 semaines et commandes sur mesure planifiées selon les spécifications.
Certificat et conformité
Certifiés ISO 9001 et pleinement conformes aux normes internationales, nous fournissons des certificats de conformité des matériaux (CCM) et faisons appel à des organismes tiers pour garantir la conformité et la confiance de nos clients.
