Pièces usinées avec précision CNC

Maison Fabrication métallique sur mesure et pièces usinées Pièces usinées avec précision CNC

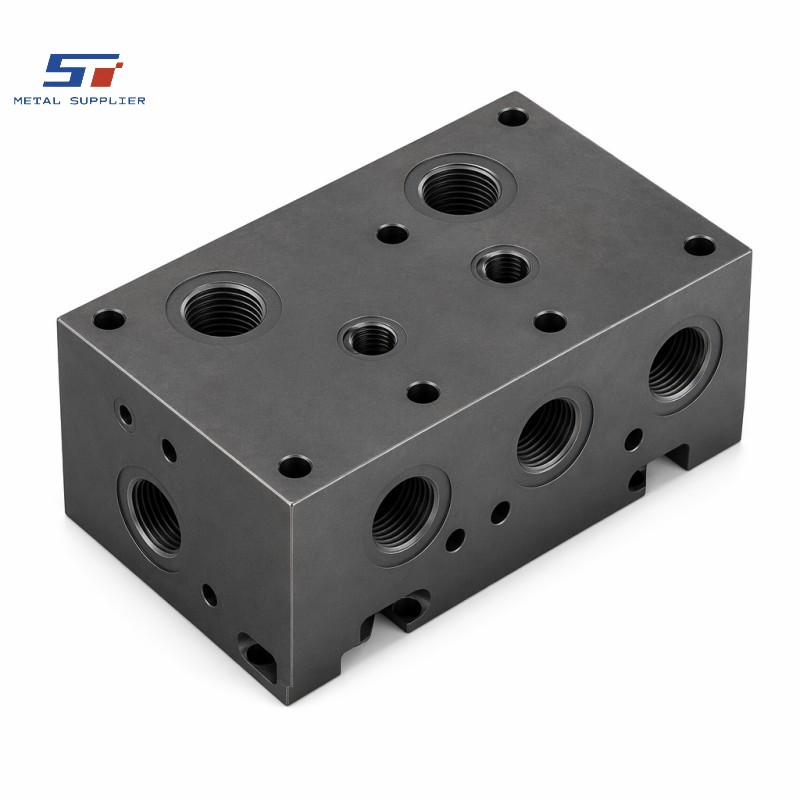

Collecteur hydraulique en acier au carbone usiné CNC de précision

Collecteur hydraulique en acier au carbone usiné CNC de précision

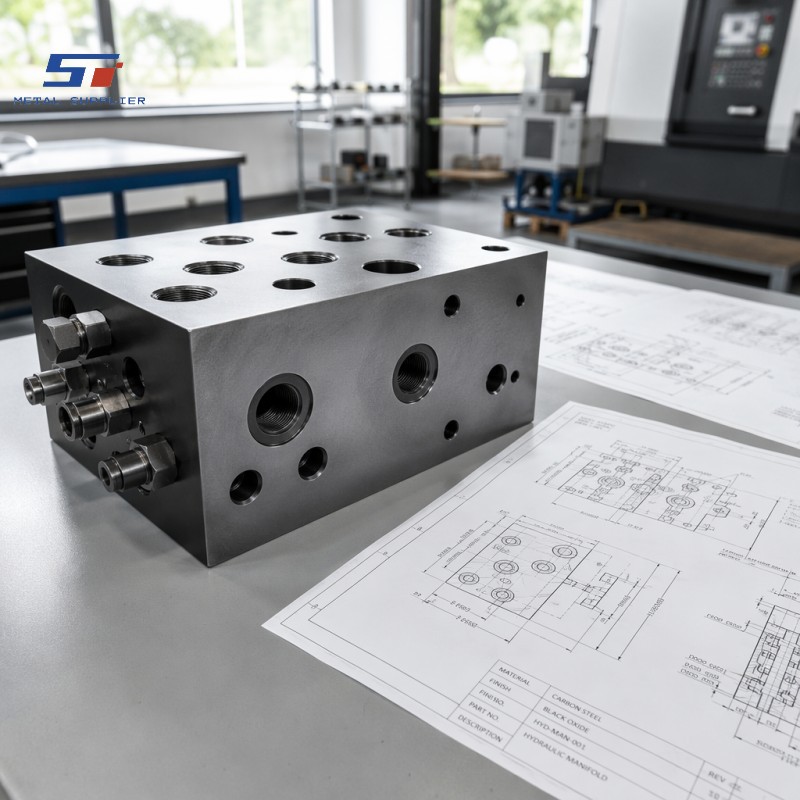

Blocs collecteurs hydrauliques en acier au carbone usinés CNC avec précision, dotés de galeries internes entrecroisées, de cavités pour cartouches de distribution et de filetages de ports usinés avec une tolérance de positionnement très serrée pour une intégration étanche dans les systèmes hydrauliques. Disponibles en fonte ductile 1045, 4140, GGG-40 et 8620, avec options de zingage-nickel, de phosphatation et de test de pression hydrostatique. Dimensions maximales : 800 × 600 × 400 mm, jusqu’à 20 ports par bloc.

Procédés de fabrication :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)
Traitement thermique :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.
Traitement de surface :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coating
Personnalisable :
Yes
Commande (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.

Catégories

Nouveaux produits

Détails du produit

Caractéristiques

Les blocs collecteurs hydrauliques en acier au carbone usinés CNC avec précision de Shengtao sont fabriqués à partir de barres ou de plaques massives. Ils sont transformés en composants de circulation de fluides de haute précision grâce à une séquence d'usinage rigoureusement planifiée sur des centres d'usinage CNC multiaxes. Cette séquence est conçue pour que les galeries internes interconnectées — le réseau de passages percés acheminant le fluide hydraulique entre les cavités des cartouches de distribution et les orifices externes — soient réalisées à partir d'une face de référence commune. Ainsi, chaque filetage, alésage et trou de fixation est positionné avec une tolérance de ±0,05 mm par rapport aux autres éléments. C'est le principe fondamental de l'usinage des collecteurs : un décalage d'une fraction de millimètre seulement au niveau d'une intersection de galerie peut entraîner une restriction de flux ou une fuite, rendant l'ensemble du système hydraulique non fiable. Après le perçage et l'alésage, toutes les intersections de galeries sont ébavurées mécaniquement afin d'éliminer les bavures susceptibles de se détacher en service et de contaminer le fluide hydraulique. Le collecteur fini est ensuite rincé à haute pression pour éliminer tout résidu de copeaux.

Le choix des matériaux est déterminé par la pression de service, la compatibilité avec les fluides et les conditions environnementales. L'acier mi-dur 1045 est la solution la plus économique pour les collecteurs industriels fonctionnant à des pressions modérées avec de l'huile minérale standard ; il peut être trempé par induction de manière sélective sur les faces de montage, si nécessaire. L'acier 4140 (42CrMo4) est préconisé pour les collecteurs haute pression où une trempe à cœur après usinage à une dureté de 28–40 HRC assure la marge de résistance nécessaire à un fonctionnement continu entre 350 et 420 bar. Pour les collecteurs destinés à fonctionner dans des environnements corrosifs ou à forte humidité, le nickelage chimique garantit une couverture uniforme de toutes les surfaces internes, y compris les galeries profondes et les trous borgnes inaccessibles à la galvanoplastie. La fonte ductile GGG-40 constitue une alternative lorsque l'amortissement des vibrations et l'usinabilité sont des critères prioritaires, notamment pour les grands blocs collecteurs des équipements industriels stationnaires. Pour les collecteurs nécessitant une surface dure et résistante à l'usure sur les alésages de soupapes à cartouche avec un noyau résistant, l'acier 8620 (20CrMnTi) cémenté à 58–62 HRC offre une durabilité exceptionnelle dans des conditions de cycles élevés.

Chaque collecteur est contrôlé dimensionnellement sur machine à mesurer tridimensionnelle (MMT), avec une attention particulière portée à la géométrie des cavités des cartouches, à la qualité du filetage des ports (contrôle à 100 % par calibre) et à la planéité des surfaces d'accouplement. Un test d'étanchéité hydrostatique optionnel à 1,5 fois la pression de service atteste de l'intégrité structurelle et de l'étanchéité. Le collecteur fini est livré avec tous les ports bouchés et obturés, accompagné d'un rapport de contrôle dimensionnel, des certificats de matériaux et, le cas échéant, d'un certificat de test d'étanchéité hydrostatique. Contactez-nous et transmettez-nous votre schéma de circuit hydraulique ou votre modèle 3D pour obtenir un devis de collecteur sous 24 heures.

Le collecteur hydraulique en acier au carbone usiné CNC avec précision est l'un de nos produits phares. Nous disposons d'un stock important pour garantir une livraison rapide et pouvons également fabriquer sur mesure des tubes sans soudure de très grand diamètre selon vos besoins spécifiques. De plus, nous proposons des services complets incluant l'analyse spectroscopique, les essais de propriétés mécaniques, les essais de pression et les essais non destructifs (END).

Remarque : Si vous ne trouvez pas de Collecteur hydraulique en acier au carbone usiné CNC de précisionqui répond à vos exigences ou convient au projet de votre client, veuillez contacter notre responsable des ventes (Courriel : stsalesman4@stmetal001.com) et envoyez-nous vos spécifications et fichiers de paramètres techniques pour obtenir un devis personnalisé.

Vidéo

Usine

Q :Quels sont les services d'usinage et de fabrication proposés par Shengtao ?

Shengtao est un fabricant chinois certifié ISO 9001 offrant une solution complète de pièces métalliques usinées et fabriquées avec précision, réparties dans 10 catégories de produits :

• Pièces usinées avec précision CNC — composants complexes tournés, fraisés et usinés sur 5 axes

• Pièces métalliques embouties et formées — emboutissage progressif, emboutissage profond, fabrication de tôlerie

• Assemblages en acier soudés et fabriqués — structures soudées, enveloppes de récipients sous pression, tronçons de tuyauterie

• Composants hydrauliques et pneumatiques — chemises de cylindre rodées, tiges de piston chromées, corps de soupapes

• Pièces de précision pour l'automobile — composants de transmission, de suspension, de direction et de moteur

• Pièces en acier traitées en surface — polissage miroir, électropolissage, chromage dur, zingage/nickelage

• Pièces usinées de précision pour tubes et tuyaux — usinage d'extrémités de tubes, rodage, assemblages de tronçons de tuyauterie

• Pièces découpées au laser et au jet d'eau — profils 2D de précision jusqu'à 150 mm d'épaisseur

• Raccords de tuyauterie usinés — raccords filetés, brides forgées, connecteurs sur mesure

• Pièces en alliages spéciaux et hautes performances — Composants en Inconel, Hastelloy, titane et acier à outils

Nous travaillons à partir de vos plans et fournissons des pièces sur mesure ; nous ne vendons pas de produits standardisés. Envoyez votre demande de devis accompagnée d’un plan pour obtenir un devis.

Q :Pouvez-vous fabriquer des pièces sur mesure à partir de mes plans techniques ? Quels formats de fichiers acceptez-vous ?

UN:Oui, la fabrication sur mesure selon vos plans est notre cœur de métier. Nous acceptons :

• Dessins 2D : PDF, DWG, DXF

• Modèles 3D : STEP (.stp), IGES (.igs), SolidWorks (.SLDPRT / .SLDASM), CATIA, Inventor

Le processus est simple :

1. Envoyez votre dessin/modèle avec les spécifications du matériau, la quantité et toute exigence particulière.

2. Nous signons un accord de confidentialité avant d'examiner vos fichiers.

3. Notre équipe d'ingénierie effectue une analyse DFM (Conception pour la fabrication) et signale tout problème.

4. Nous envoyons un devis formel avec le prix, le délai de livraison et les notes techniques dans les 24 à 48 heures.

Nous prenons en charge l'intégralité du processus, de l'approvisionnement en matières premières à l'usinage, en passant par le traitement thermique, la finition de surface, le contrôle qualité et l'emballage pour l'exportation, vous livrant ainsi des pièces prêtes pour votre chaîne de montage.

Q :Quels matériaux pouvez-vous vous procurer et usiner pour mes pièces ?

UN:Nous nous approvisionnons en métaux et les usinons, tous accompagnés de rapports d'essais en usine certifiés (MTR) :

Acier inoxydable : 303, 304, 316, 316L, 321, 410, 420, 430, 2205, 2507 (duplex/super duplex)

Acier au carbone : A36, 1020, 1045, A105, A106 Gr.B, API 5L X42–X80, S235, S355

Acier allié : 4140, 4340, 8620, 42CrMo4, 34CrNiMo6, 20CrMnTi, A387 Gr.11/22

Aluminium : 6061-T6, 7075-T6, 5052, 5083

Acier à outils : D2, H13, M2, P20, S7

Alliages de nickel : Inconel 600/601/625/718, Hastelloy C-276/C-22, Monel 400

Titane : Grade 1, Grade 2, Grade 5 (Ti-6Al-4V), Grade 23 (Ti-6Al-4V ELI)

Laiton et cuivre : C36000, C11000, C26000

Si votre cahier des charges exige un matériau qui ne figure pas dans la liste ci-dessus, veuillez nous le demander — nous travaillons avec des aciéries agréées et pouvons nous procurer des aciers de qualité commerciale, des aciers pour appareils à pression et des aciers AMS/aérospatiaux.

Q :Proposez-vous des services de soudage et de fabrication pour des assemblages complexes, y compris des travaux conformes aux normes en vigueur ?

UN:Oui. Le soudage et la fabrication constituent une compétence fondamentale de Shengtao, couvrant les assemblages soudés monoblocs jusqu'aux structures entièrement soudées, aux enveloppes de réservoirs sous pression et aux tronçons de tuyauterie.

Procédés de soudage : SMAW, GMAW/MIG, GTAW/TIG, SAW (arc submergé), FCAW, TIG orbital

Qualifications de soudeur : AWS D1.1 / D1.6, ASME Section IX, EN ISO 9606

Capacités CND : 100 % des essais VT, PT, MT, UT et RT (rayons X) sont disponibles, avec témoin tiers.

Nous fabriquons pour :

• ASME Section VIII Div.1 — appareils à pression

• ASME B31.1 / B31.3 / B31.4 — Tuyauterie d'énergie, de procédé et de liquides

• AWS D1.1 — acier de construction

• PED 2014/68/UE — Équipements sous pression européens

• NACE MR0175 / ISO 15156 — service acide

Chaque fabrication est livrée avec un dossier technique complet : plan de soudage, WPS/PQR, qualifications des soudeurs, rapports CND, MTR, contrôle dimensionnel et certificat d’essai hydrostatique.

Q :Proposez-vous une assistance technique ou des commentaires sur la conception de mes dessins de pièces ?

UN:Oui, et nous l'encourageons. Notre équipe d'ingénieurs interne examine chaque dessin avant la production et fournit gratuitement des commentaires sur la conception pour la fabrication (DFM).

Nous vérifions :

• Usinabilité : caractéristiques difficiles ou impossibles à réaliser (par exemple, angles internes aigus, contre-dépouilles inaccessibles, rapports d'aspect extrêmes).

• Optimisation des tolérances : identification des dimensions pour lesquelles des tolérances plus larges permettent de réduire les coûts sans affecter la fonction

• Matériaux de substitution : proposition de qualités équivalentes si le matériau spécifié a des délais de livraison longs ou un coût prohibitif.

• Opportunités de réduction des coûts : modifications qui simplifient la mise en place, réduisent les réglages ou permettent un outillage plus efficace

Il s'agit d'un service à valeur ajoutée sans frais supplémentaires — de nombreux clients ont réduit le coût par pièce de 15 à 30 % grâce aux suggestions DFM tout en conservant une fonctionnalité complète.

Nous ne modifions jamais votre dessin sans votre accord écrit. Toutes les suggestions DFM sont clairement annotées sur un dessin annoté pour votre examen.

Pourquoi nous choisir ?
Forts de plus de 20 ans d'expérience dans la sidérurgie, nous proposons une gamme complète de produits et des solutions d'approvisionnement intégrées. Nous nous engageons à bâtir une coopération durable et à fournir un service fiable à nos partenaires internationaux.
Production et contrôle de la qualité
Capacité de production stable, assurée par une équipe technique expérimentée. Gestion rigoureuse de la qualité avec des inspections conformes aux normes ISO et des tests tiers optionnels (SGS, TÜV, CE).

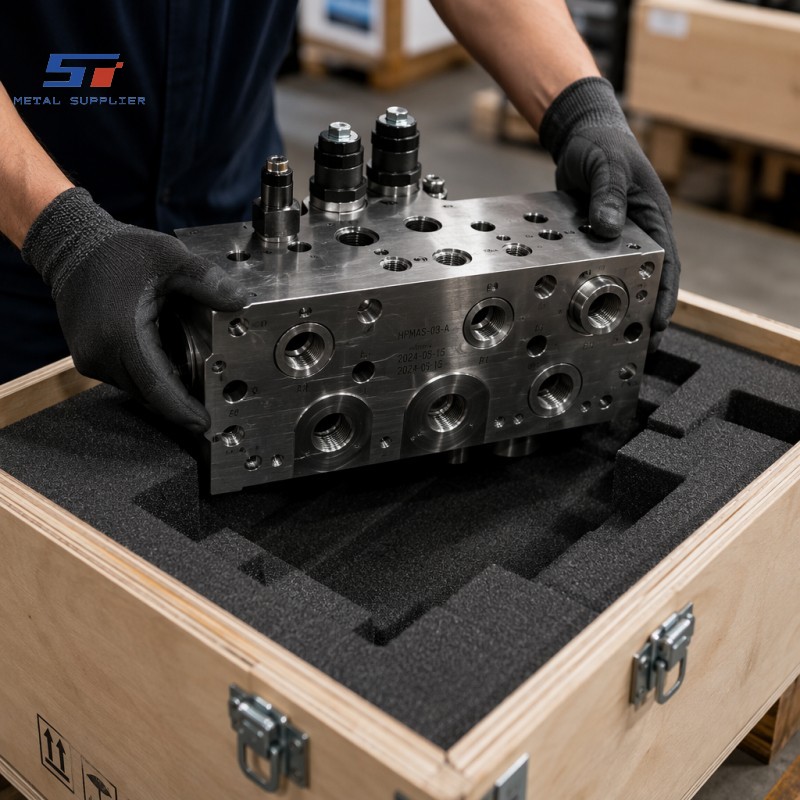

Emballage et expédition
Emballage flexible et sécurisé, adapté au type de produit et aux exigences du client. Livraison rapide et fiable : stock standard sous 2 semaines et commandes sur mesure planifiées selon les spécifications.
Certificat et conformité
Certifiés ISO 9001 et pleinement conformes aux normes internationales, nous fournissons des certificats de conformité des matériaux (CCM) et faisons appel à des organismes tiers pour garantir la conformité et la confiance de nos clients.
